Hinweise
Der Gültigkeitsbereich des Map Tools sowie der für den Flugverkehr eingeschränkten geografischen Gebiete ist auf den Bereich der Bundesrepublik Deutschland begrenzt und gemäß der aktuell gültigen Version der LuftVO geregelt.
Zurück zum Inhaltsverzeichnis
Ziel und Zweck des Map Tools
Das Map Tool in seiner aktuellen Form soll Piloten eines unbemannten Flugobjekts (im Folgenden: Drohne) bei der Planung und Realisierung eines Drohnenfluges unterstützen. Hierzu stellt das Map Tool Basiskarten der Bundesrepublik Deutschland sowie der durch die Luftverkehrsgesetze oder einer anderen Verordnung benannten geografischen Gebiete bereit. Des Weiteren bietet das Map Tool eine Überprüfung des gewählten Fluggebietes auf Überschneidung mit eventuell vorhandenen geografischen Gebieten an.
Zurück zum Inhaltsverzeichnis
Einführung in das Map Tool
Erste Schritte
Die Darstellung der Karte sowie der eingeblendeten Informationen kann im Laufe der Nutzung z. B. durch die Erlaubnis zur Verwendung von Cookies oder der Lokalisierung des Ortes variieren. Keine Angst vor einmal getroffenen Entscheidungen! Sie können diese jederzeit revidieren, indem Sie die Cookies in den Browsereinstellungen löschen.
Mit dem ersten Aufruf des Tools wird standardmäßig nach der Erlaubnis zur Lokalisierung Ihres Standorts gefragt. Wenn Sie der Lokalisierung Ihres Standortes nicht zustimmen oder die entsprechenden Cookies gelöscht haben, fokussiert die Karte standardmäßig die Stadt Berlin. Bei eingeschalteter Lokalisierung zeigt das Tool Ihren derzeitigen Standort.
Beim initialen Laden oder dem erneuten Laden (Strg+R) des Map Tools sind die geografischen Gebiete eingeschaltet und werden angezeigt. Das Menü "Kartenebenen" ist am rechten Rand aufgeklappt.
Das Map Tool gliedert sich in folgende drei Bereiche:
- die Kopfzeile (im oberer Bereich),
- die Fußzeile (am linken und rechtem unteren Rand der Karte), sowie
- den Hauptbereich, welcher die eigentliche Karte mit den Steuerungs- und Eingabeelementen enthält.
Zurück zum Inhaltsverzeichnis
Überblick (Bereiche und deren Navigationselemente)
Kopfzeile
Im oberen Abschnitt des Map Tools befindet sich die Kopfzeile mit verschiedenen Navigationselementen / Links. Über diese Links gelangen Sie auf die entsprechenden Seiten der Digitalen Plattform für die unbemannte Luftfahrt oder auch zum Bundesministerium für Digitales und Verkehr.
Die folgenden Elemente werden in der Kopfzeile angezeigt:
Tabelle: Elemente der Kopfzeile
Zurück zum Inhaltsverzeichnis
Fußzeile (im unteren linken und rechten Bildrand)
Die Fußzeile ist zweigeteilt und befindet sich am unteren linken und rechten Bildrand der Karte. Sie enthält Navigationselemente/Links zu weiteren Seiten oder Informationen der Digitalen Plattform für die unbemannte Luftfahrt.
Die linke Fußzeile enthält Navigationselemente/Links, welche Informationen zu den Lizenzbedingungen des verwendeten Kartenmaterials bereitstellen.
Über die rechte Fußzeile können folgende Elemente und Informationen abgerufen werden:
Tabelle: Elemente der Fußzeile
Zurück zum Inhaltsverzeichnis
Der Hauptbereich
Im Hauptbereich des Bildschirms wird die Karte mit verschiedenen Steuerungselementen und Hinweisfeldern dargestellt, wobei die Darstellung der Karte und Menüs von den vom Nutzer durchgeführten Aktionen stark variieren kann. Die folgende Beschreibung des Hauptbereichs und der vorhandenen Navigationselemente bezieht sich auf die Karte nach dem initialen Öffnen.
Die folgenden Elemente werden im Hauptbereich angezeigt:
Tabelle: Elemente der Karte
Zurück zum Inhaltsverzeichnis
Bedienung des Map Tools
Viele Navigationselemente der Kopf- und Fußzeile sind weiterführende Links zu anderen Seiten oder vermitteln Wissen/Informationen, welche keiner weiteren Beschreibung bedürfen. Daher wird im Weiteren nur noch die Funktionalität der Karte beschrieben.
Wie bei vielen andere Kartennavigationsanwendungen kann das Map Tool intuitiv über Tasten, mit der Maus, oder auch über den Touch Screen (geräteabhängig) bedient werden.
Zurück zum Inhaltsverzeichnis
Karte verschieben
Führen Sie den Cursor (z. B. Mauszeiger) auf eine Position der Karte. Drücken Sie jetzt die linke Maustaste und halten Sie diese gedrückt, während Sie die Maus bewegen. So verschieben Sie die Karte zu einer gewünschten Position. Dieser Vorgang kann mehrfach wiederholt werden bis der gewünschte Ort erreicht/gefunden wurde. Statt mit der Maus können Sie die Karte auch mit den Pfeiltasten verschieben, wenn zuvor die Karte aktiviert wurde (mit Tab (Karte ist dann blau eingerahmt) oder Klick auf Karte).
Passen Sie bei großen Distanzen gegebenenfalls den Maßstab der Karte an (Vergrößern/Verkleinern der Karte), um einen größeren Kartenausschnitt zu verschieben. Wenn Sie zu einem Ort weitere Informationen erhalten möchten, können Sie diesen markieren (kurzes Drücken der linken Maustaste bzw. [Enter]). Es erscheint eine blaue Ortsmarkierung und das System testet, ob sich an diesem Punkt geografische Gebiete befinden. Genaueres zur Ortsmarkierung finden sie hier. Außerdem berechnet es die Wetterdaten für den gewählten Punkt.
Zurück zum Inhaltsverzeichnis
Vergrößern/Verkleinern der Karte
Sie haben verschiedene Möglichkeiten, die Karte zu vergrößern/verkleinern:
- Führen Sie den Cursor per Mausklick oder mehrmaliges Drücken der Tab-Taste auf eine Position auf der Karte mit anschließender Pfeiltastenauswahl. Idealerweise zentrieren Sie vorher den Ort, auf den Sie fokussieren möchten, in die Mitte des sichtbaren Browser-Bereiches und positionieren den Cursor direkt darüber. Rollen Sie nun das Mausrad vor oder zurück oder drücken Sie die Plus (+) bzw. Minus (-)-Taste. Entsprechend der gewählten Richtung vergrößert oder verkleinert sich die Karte.
- Statt des Mausrades können Sie auch die Zoom-Schalter auf der Karte (siehe Abbildung) benutzen. Durch mehrmaliges Drücken der [Tab]-Taste erreichen Sie diese auch per Tastatur. Mit [Enter] oder Mausklick lösen Sie die jeweils gewünschte Funktion aus.
- Eine Vergrößerung der Karte ist auch über Doppelklick mit der linken Maustaste möglich.
- Auf einem Gerät mit Touchscreen (z.B. Smaprtphone) können Sie die Karte vergrößern, indem Sie zwei Finger (z.B. Daumen und Zeigefinger) auf die Karte legen und diese auseinanderziehen. Sie verkleinern mit der umgekehrten Geste, indem Sie die beiden Finger zusammenschieben.
Der Detailierungsgrad der Karte sowie die Größe des dargestellten Gebietes ist abhängig von der verwendeten Zoomstufe (Höhe, aus welcher die Karte betrachtet wird). Die gewählte Zoomstufe beeinflußt die Darstellung der geografischen Gebiete. Diese werden erst ab einer höheren Vergrößerung eingeblendet (ab einem Maßstab kleiner-gleich (<= 10 km ).
Es gilt folgender Zusammenhang:
Geringe Vergrößerung: Geringe Detailtiefe, großes betrachtetes Gebiet
Hohe Vergrößerung: Hohe Detailtiefe, kleines betrachtetes Gebiet
Zurück zum Inhaltsverzeichnis
Mit einem Klick auf diesen Schalter aktivieren Sie die Abstandsmessung. Nach der Aktivierung des Schalters setzen Sie den Mauscursor auf der Karte zum Anfangspunkt Ihrer Messung. Bestätigen Sie diesen Punkt durch einen Klick auf die linke Maustaste. Lösen Sie die linke Maustaste und bewegen Sie die Maus zum Endmesspunkt, welchen Sie wieder mit einem Klick bestätigen. Die Messstrecke wird durch eine rote Linie auf der Karte dargestellt. Am Ende der Messstreke wird der Abstandswert dargestellt. Durch einen weiteren Klick auf den Schalter deaktivieren Sie die die Abstandsmessung.
Zurück zum Inhaltsverzeichnis
Karte rotieren / Kartenausrichtung zurücksetzen
Die Ausrichtung der Karte auf dem Bildschirm wird über das Kompassnadelsymbol (siehe Bild Kompassnadel) angezeigt. Die Spitze der Kompassnadel weist in Richtung Norden, standardmäßig ist Norden oben. Zum Ändern der Ausrichtung können Sie die Karte rotieren. Auch hier gibt es verschiedene Möglichkeiten:
- Bringen sie den Cursor über die Karte und drücken Sie die Tasten [Alt] + [Shift] + die linke Maustaste. Mit gedrückter linker Maustaste bewegen sie nun die Maus in der Richtung, in die Sie die Karte drehen wollen. Um die Drehung zu beenden, stoppen Sie die Bewegung der Maus und lösen Sie die rechte Maustaste.
- Alternativ können Sie die Karte auch mit der Tastatur über die Tasten [a] (im Uhrzeigersinn) oder [d] (entgegen dem Uhrzeigersinn) drehen. Hierzu muss zuvor die Karte aktiviert werden. Dazu klicken Sie entweder mit der Maus auf die Karte oder Sie drücken mehrfach die Tab-Taste bis die Karte blau eingrahmt ist. Wenn die Karte aktiviert worden ist, drehn Sie diese mit den Tasten [a] (im Urzeigersinn) oder [d] (entgegen des Uhrzeigersinns).
Zum Wiederherstellen der Standardausrichtung der Karte mit Norden oben lösem Sie den im Bild dargestellten Schalter "Kartenausrichtung zurücksetzen" aud (dieser ist durch mehrfaches Drücken der Taste Tab auch über Tastatur erreichbar).
Zurück zum Inhaltsverzeichnis

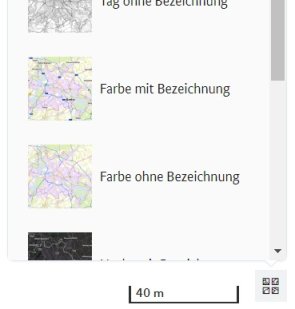

Hintergrundkarte ändern
Je nach Vorlieben und Bedürfnissen kann das Layout der Hintergrundkarte geändert werden. Öffnen Sie hierzu das Menü "Hintergrundkarten", indem Sie den Schalter "Hintergrundkarten einblenden" drücken (Klick mit der linken Maustaste bzw. mit Tab-Taste hintabben und Enter). Das Menü "Hintergrundkarten" öffnet sich und Sie können eine Karte nach Ihren Bedürfnissen auswählen. Wählen Sie die gewünschte Karte und betätigen Sie diese mit der linken Maustaste oder Enter. Die Hintergrundkarte ändert sich jetzt in das ausgewählte Layout. Ein Klick auf den Schalter "Hintergrundkarten einblenden" schließt das Menü.
Zurück zum Inhaltsverzeichnis
Ortssuche
Das gewünschte Zielgebiet bzw. der gewünschte Zielort kann über das Eingabefeld Ortssuche direkt eingegeben werden. Hierzu setzen Sie den Cursor in das Suchfeld und geben den Ort über die Tastatur ein.
Das System sucht namensgleiche Orte, welche dann unterhalb des Suchfelds gelistet werden. Wenn keine Orte angezeigt werden, fügen Sie weitere Buchstaben hinzu, bis der entsprechende Ort gefunden und in der Liste angezeigt wird. Gegebenenfalls ist die Eingabe zu korrigieren.
Wählen Sie aus der angezeigten Liste den gewünschten Ort aus. Werden mehrere Orte zu einem eingegebenen Namen angezeigt, wird automatisch der erste Listeneintrag gewählt, wenn die Eingabe mit der [Enter]-Taste abgeschlossen wird. Der Fokus der Karte wird dann auf den gewählten Ort gesetzt und es erscheint dort eine blaue Markierung (Ortsmarke). Neben Ortsnamen, Straße und Postleitzahl akzeptiert die Ortssuche auch Koordinatenangaben für Grad (z. B. 52° 30' 52.218" N 13° 21' 0.3888" E) oder Dezimalgrad (z. B. N 52.512578 E 13.321891) im Referenzsystem WGS84.
Die Ortssuche hat Einfluss auf die Funktion "Kreis zeichnen". Durch Ausführen der Ortssuche wird die Funktion "Punkt setzen" ausgewählt. Ein eingezeichnetes Fluggebiet (Kreis) oder vorherige Validierungsergebnisse werden überschrieben.
Zurück zum Inhaltsverzeichnis

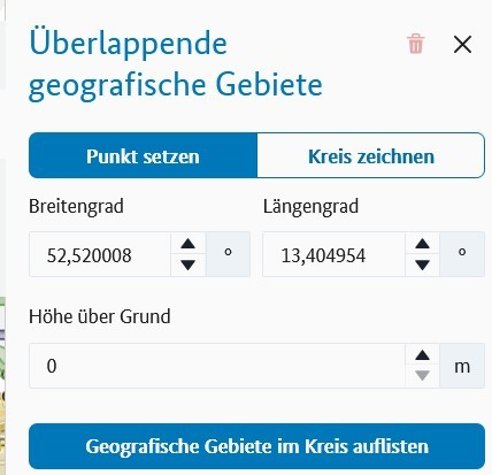

Ortsmarke (Punkt setzen)
Die Ortsmarke ist an die Funktion "Punkt setzen" geknüpft, welche standardmäßig nach dem Laden des Map Tools eingeschaltet ist. Die Funktionalität "Punkt setzen" kann auch über das Menü "Überlappende geografische Gebiete" ausgewählt werden. Wird die Ortsmarke auf die Karte gesetzt (Cursor über der Karte und Klick auf die linke Maustaste),
- werden die genauen Koordinaten der Position im Feld „Position der Ortsmarke“ angegeben,
- wird geprüft, ob an der Position der Ortsmarke geografische Gebiete vorhanden sind und entsprechend im Menü „Überlappende geografische Gebiete" aufgelistet,
- werden die Wetterdaten an der Position der Ortsmarke im Menü "Wetter am gewählten Standort" dargestellt und
- lässt sich die Karte über die Tastatur rotieren.
Zurück zum Inhaltsverzeichnis

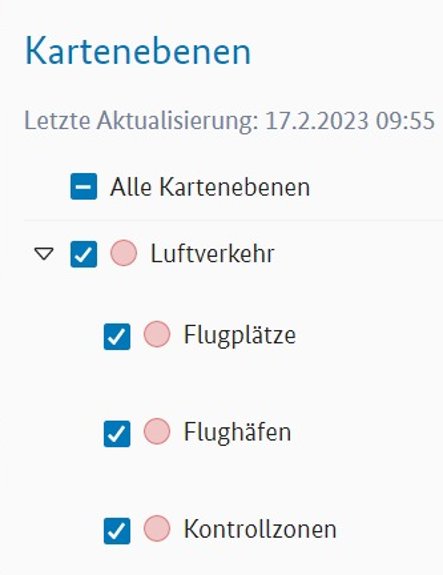

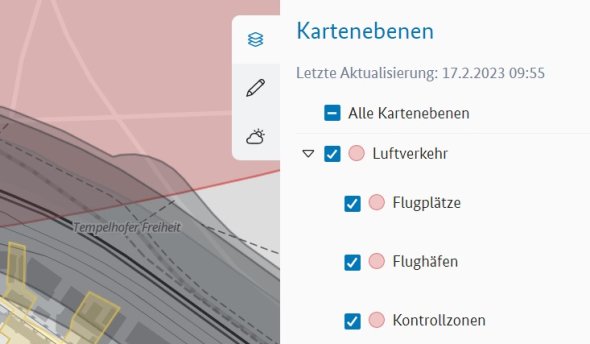

Geografische Gebiete ein- und ausblenden
Im Bereich "Kartenebenen" können Sie geografische Gebiete ein- bzw. ausblenden. Sofern genug Platz auf dem Bildschirm ist, ist dieser Bereich standardmäßig nach dem Aufruf des Maptools (bzw. einer Aktuallisierung (Strg+R)) geöffnet und alle geografischen Gebiete sind deaktiviert. Falls der Bereich geschlossen ist, können Sie ihn öffnen, indem Sie die Registerkarte "Kartenebenen einblenden" öffnen (linker Mausklick/[Enter]). Nach dem Öffnen des Bereichs wird die Liste der geografischen Gebiete angezeigt. Durch das Aktivieren/Deaktivieren der geografischen Gebiete (Setzen/Entfernen der Häkchen) können Sie die entsprechenden geografischen Gebiete ein- bzw. ausblenden. Klicken Sie hierzu auf den Namen oder eines der vorangestellten Kontrollfelder vor dem entsprechenden Namen. Hierdurch wird der Status geändert und das zugehörige Gebiet ein- bzw. ausgeblendet. Die Zustandsänderung wird sofort auf die Karte übertragen.
Die geografischen Gebiete sind thematisch über zwei Ebenen gruppiert. So besteht z. B. die übergeordnete Gruppe Luftverkehr aus den untergeordneten Gruppen Flugplätzen, Flughäfen, Kontrollzonen und Flugbeschrängungsgebiete. Durch Auswahl des Schalters (Dreieck) vor der entsprechenden übergeordneten Gruppe können Sie die übergeordnete Gruppe öffnen und schließen, um zur zugehörigen Untergruppe zu gelangen. Das Ein- und Ausblenden der entsprechenden geografischen Geiete kann auch individuell auf Untergruppenebene durchgeführt werden.
Die Darstellung der geografischen Gebiete ist abhängig vom der Zoomstufe. Ist die Zoomstufe gering, werden keine geografischen Gebiete angezeigt. Durch die Vergrößern-Schaltfläche () können Sie den Maßstab geeignet anpassen.
Zurück zum Inhaltsverzeichnis
Fluggebiet erstellen
Folgend wird beschrieben, wie eine Flugroute geplant und eine Prüfung auf Überschneidung mit nach LuftVO bestehenden geografischen Gebieten durchgeführt wird (in der aktuellen Version stehen nur Kreise als Flugzonen zur Verfügung). Die Prüfung kann auch ohne Aktivierung der geografischen Gebiete durchgeführt werden. Das geplante Fluggebiet kann durch Eingabe der Flugparameter in die entsprechenden Eingabefelder im Menü "Überlappende geografischen Gebiete - Option Kreis zeichnen" definiert werden oder Sie zeichnen einen Kreis (das Fluggebiet) direkt in die Karte ein.

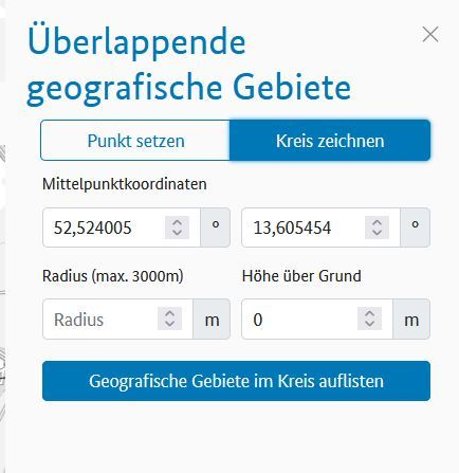

Kreis zeichnen
Zum Zeichnen eines Fluggebiets (aktuell nur Kreise), müssen Sie sich im Menü "Überlappende geografischen Gebiete – Option Kreis zeichnen" befinden (siehe Bild). Bewegen sie nun den Cursor (Kreuz) auf die Karte zum Mittelpunkt Ihres geplanten Fluggebiets und bestätigen sie die Position durch einen Klick mit der linke Maustaste. Lassen Sie die linke Maustaste los. An der Position des Cursors (Mittelpunkt des Kreises) erscheint die Radiusangabe des Kreises.
Nach dem Setzen des Mittelpunktes müssen Sie den Mausknopf zunächst loslassen, um den Radius zu zeichnen. Wenn Sie die Maustaste gedrückt halten, verschieben Sie die Karte!
Bewegen Sie nun die Maus zum äußeren Rand des geplanten Fluggebiets. Anhand der Radiusangabe können Sie die Größe des Kreises bestimmen. Den Rand bzw. das Ende Ihres geplanten Fluggebietes markieren Sie durch erneute Betätigung der linke Maustaste. Das Fluggebiet ist nun fertig eingezeichnet.
Sie können den Kreis auch mit der Tastatur zeichnen:
- Wählen Sie zunächst die Option Kreis zeichnen aus dem Menü "Überlappende geografische Gebiete".
- Drücken Sie jetzt mehrere Male [Tab]+[Enter] (etwa 10-11 Mal) bis die Karte aktiv und fokussiert ist (Karte hat einen blauen Rahmen).
- Verschieben Sie die Karte mit den Pfeiltasten zum gewünschten Mittelpunkt. In der Mitte der Karte erscheint ein blaues Fadenkreuz. Drücken Sie [Enter].
- Verschieben Sie die Karte erneut mit den Pfeiltasten. Der blaue Mittelpunkt bleibt auf der Karte. Ein zweiter blauer Punkt erscheint für den aktuellen Fokus. Hiermit setzen sie den äußeren Radius. Drücken Sie [Enter], um den Radius zu fixieren. Der Kreis ist damit gezeichnet und erscheint auf der Karte.
Manuelle Korrekturen Ihres Fluggebietes können Sie per Tastatureingabe im Menüpunkt "Überlappende geografischen Gebiete Option Kreis zeichnen" vornehmen (z.B. den Radius im Radiuseingabefeld 'Radius (max. 3000 m), die Höhe Ihres geplanten Flugs im Höheneingabefeld 'Höhe über Grund' ). Über das Mülleimersymbol (im Menü "überlappenden geografische Gebiete" oben rechts) können Sie den Kreis löschen, um mit einem neuen Kreis zu starten.
Zurück zum Inhaltsverzeichnis
Geografische Gebiete im Kreis auflisten
Nachdem das Fluggebiet definiert (siehe Fluggebiet erstellen) worden ist, wird der Schalter "Geografische Gebiete im Kreis auflisten" aktiv (blau) dargestellt.
Durch Auslösen dieses Schalters (Klick mit der linker Maustaste) wird eine Prüfung nach überlappenden geografischen Gebieten der Fläche gestartet. Das System listet diese auf. Zusätzlich wird mit dem Auslösen des Schalters die Prüfung der Wetterdaten im Fluggebiet angestoßen, welche dann unter der Registerkarte "Wetter am gewählten Standort" eingesehen werden können.
Hinweis
Mit der Suche nach einem neuen Ort "Setzen der Ortsmarke" wechselt das Map Tool in die Option "Punkt setzen". Die Ergebnisse der Prüfung aus "Wetter am gewählten Standort", "Kreis zeichnen" und der markierte Kreis werden in diesem Fall überschrieben.
Wissenswertes zur Prüfung
Zur Prüfung auf Überschneidungen zwischen geplantem Fluggebiet und geografischen Gebieten verwendet das Tool einen Zylinder, welcher durch die Parameter Höhe und Radius gebildet wird. Die Einheit der Parameter ist in Meter anzugeben. Berührt, schneidet oder liegt der Zylinder innerhalb eines oder auch mehrerer geografischer Gebiete, werden diese entsprechend in einer Liste angezeigt. Die Prüfung funktioniert auch ohne eingeblendete geografische Gebiete.
Zulässige Werte:
- Höhe: >= 0 m
- Radius: 0 bis 3000 m
Zurück zum Inhaltsverzeichnis

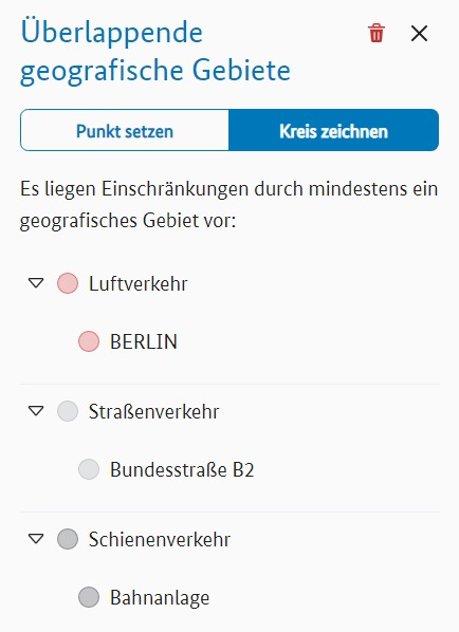

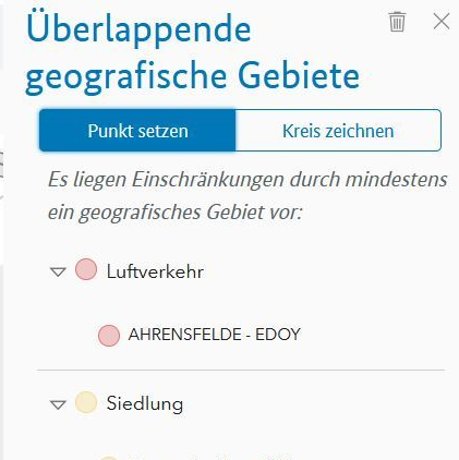

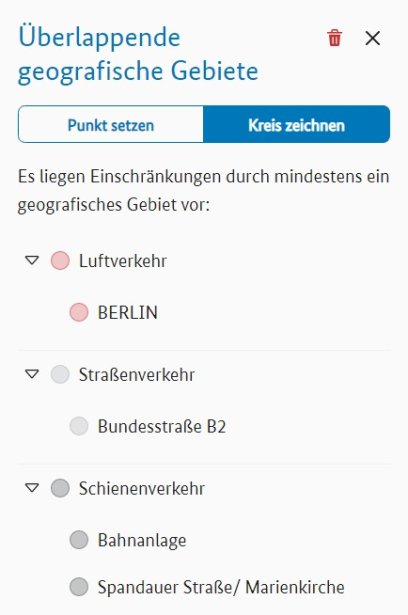

Anzeige betroffener geografischer Gebiete
Der Reiter "Überlappende geografische Gebiete" sollte nach durchgeführter Prüfung offen sein, bzw. automatisch geöffnet und angezeigt werden.
Sollte dies nicht der Fall sein, öffnen Sie bitte das Menü von Hand (Mauszeiger auf die entsprechende Registerkarte setzen und mit linker Maustaste bestätigen bzw. über mehrfache [Tab]-Taste und Pfeilauswahl mit [Enter]). Führen Sie gegebenenfalls die Prüfung noch einmal durch (vgl. hierzu 'Geografischen Gebiete im Kreis auflisten').
Unabhängig von der Prüfungsart (Punkt setzen bzw. Kreis zeichnen) sollten Ergebnisse nach einer Prüfung auf das Vorhandensein von geografischen Gebieten in dieser Ansicht angezeigt werden.
Mögliche Ergebnisse:
A)
- Es liegen keine Einschränkungen durch geografische Gebiete vor
oder - B)
- Es liegen Einschränkungen durch mindestens ein geografisches Gebiet vor:
- Übergeordneter Gruppenname
- Name des geografischen Gebiets
- ...
- ...
In dieser Ansicht werden die betroffenen geografischen Gebiete bezüglich ihrer thematischen Gruppenzugehörigkeit in der entsprechenden übergeordneten Gruppe dargestellt.
Achtung: Auch wenn durch das Map Tool keine Einschränkungen gefunden wurden, bedeutet dies nicht zwangsläufig, dass Sie mit Ihrer Drohne in diesem Gebiet fliegen dürfen. Es können weitere limitierende Faktoren existieren, welche aktuell noch nicht in dipul abgebildet sind.
Sollten geografische Gebiete unter diesem Menüpunkt aufgelistet sein, ist ein Flug nur unter Auflagen möglich. Kontrollieren Sie daher alle unter diesem Punkt angegebenen Zonen. Machen Sie sich sachkundig, besorgen Sie sich entweder notwendige Genehmigungen von behördlicher oder privater Stelle und treffen Sie die notwendigen und erforderlichen Maßnahmen oder planen Sie neu, indem Sie geografische Gebiete im Fluggebiet vermeiden. Details zu den angegeben geografischen Gebieten finden Sie durch Auswahl des entsprechenden Listeneintrags (Mauszeiger auf den Listeneintrag setzen und mit linker Maustaste bestätigen).
Zurück zum Inhaltsverzeichnis

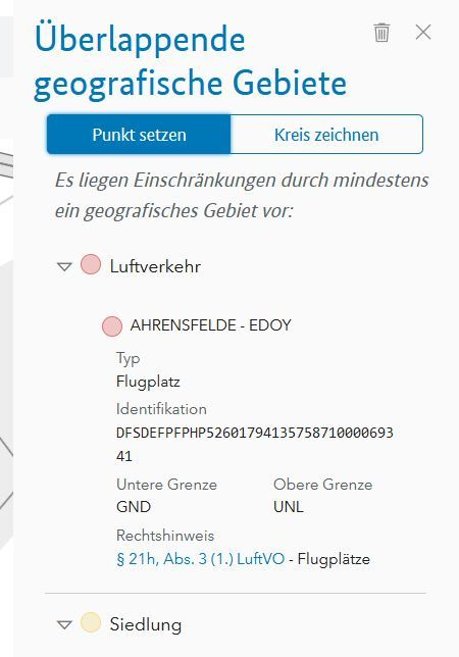

Details zu den betroffenen geografischen Gebieten
Die Detailansicht zu einem betroffenen geografischen Gebiet öffnet sich, wenn Sie nach einer Prüfung auf das Vorhandensein von geografischen Gebieten in der Ergebnisansicht den Namen des angezeigten geografischen Gebietes auswählen und anklicken. Hierzu den Cursor auf den entsprechenden Namen setzen und mit einem Klick auf die linke Maustaste bestätigen.
In der Detailansicht finden Sie weiterführende Informationen wie die untere und obere Höhengrenze des geografischen Gebiets sowie den Verweis und den Link auf den Paragrafen / Absatz der LuftVO, auf dessen Basis das geografische Gebiet eingerichtet wurde. "GND" steht für Ground und bedeutet die untere Höhengrenze ist 0 Meter, "UNL" steht für Unlimited und bedeutet, dass es nach oben kein Limit gibt.
Sollten Sie in einem Gebiet mit mehreren betroffenen geografischen Gebieten fliegen wollen, müssen Sie von allen zugehörigen Stellen Genehmigungen einholen.
Zurück zum Inhaltsverzeichnis

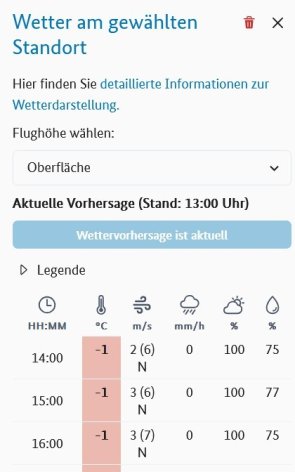

Wetter am gewählten Standort
Unter der Registerkarte "Wetter am gewählten Standort" können Sie die aktuelle Wettervorhersage zu Ihrem geplanten Fluggebiet einsehen. Die Bereitstellung der Wettervorhersage erfolgt über eine Service des Deutschen Wetterdienstes (DWD). Die Wettervorhersage basiert auf dem ICON-D2 Modell, welches um 07:00 Uhr gewonnen und alle 3 Stunden aktualisiert wird.
Beachten Sie, dass die Wettervorhersage nur angezeigt wird, wenn zuvor ein potenzielles Fluggebiet von Ihnen aktiv bestimmt wurde. Die Lokalisierung Ihres Standorts über den Browser reicht nicht aus, da Ihr aktueller Flugplanungsstandort nicht zwingend der spätere Flugort sein wird.
Die Bestimmung und Verfügbarkeit der Wettervorhersage am gewählten Standort wird ausgelöst:
- Über das Feld Ortssuche am oberen linken Rand der Karte (aktuell auf Grund eines Fehlers nicht verfügbar),
- über das Setzen einer Ortsmarke auf der Karte (siehe hierzu Ortsmarke (Punkt setzen)), oder
- nachdem das Fluggebiet eingezeichnet und der Schalter "Geografische Gebiete im Kreis auflisten" betätigt wurde.
Nachdem ein potenzielles Fluggebiet ausgewählt worden ist, können die Wetterdaten über das Menü "Wetter am gewählten Standort" über einen Klick mit der linken Maustaste auf die Wetter-Registerkarte im sich öffnenden Menü eingesehen werden. Nach dem Öffnen des Menüs werden standardmäßig die Wetterdaten für die nächsten 24 Stunden an der Oberfläche (0 Meter) angezeigt. Die aktuell eingestellte Höhe wird im Auswahlmenü "Flughöhe wählen" angezeigt. Um sich ein umfassendes Bild über die vorherschenden Wetterverhältnisse im gewählten Fluggebiet zu verschaffen, kann die Höhe über dieses Menü in 50 m Schritten varriert werden.
Wetter gemäß Flughöhe auswählen
Klicken Sie hierzu in das blauumrandede Eingabefeld mit der aktuell (Oberfläche) angegebenen Höhe oder drücken Sie zur Auswahl die Leertaste. Das Auswahl-Menü mit den möglichen Werten öffnet sich. Nach der Auswahl eines Wertes wird der ausgewählte Wert im Feld angezeigt und die Wetterdaten unterhalb der entsprechenden Wettersymbole entsprechend aktualisiert.
Legende
Eine Erklärung zu den abgebildeten Wettersymbolen können sie über den Schalter (Dreieck) vor Legende aufrufen.
Hierzu den Cursor über das Dreieck setzen, den Dreiecks-Schalter aktivieren. Die Liste mit Symbolen und Erläuterungen wird geöffnet. Es werden die Zeit gemäß der mitteleuropäischen Zeitzone (MEZ), die Temperatur in Grad Celsius, der Wind in m pro Sekunden, der Niederschlag in % bzw. Schneefall in cm pro Stunde, der Gesamtbedeckungsgrad in %, sowie die relative Luftfeuchte in % angezeigt.
Zusätzlich können wetterabhängig Werte farbig hinterlegt und in Fettschrift sein. Diese Werte bedeuten kritische Wetterlagen. Beachten Sie bitte, dass angegebene kritische Werte nur eine Richtlinie sein können.
Es kann durchaus sein, dass Ihre Drohne schon außerhalb kritischer Wetterdaten Probleme beim Flug haben kann. Prüfen Sie diesbezüglich das Datenblatt Ihrer Drohne.
Zurück zum Inhaltsverzeichnis

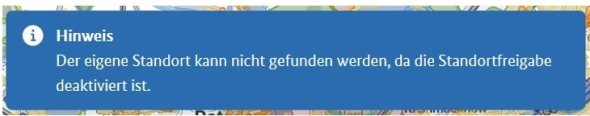

Eigenen Standort suchen
Sie können jederzeit die Karte mittels der "Eigenen Standort suchen"-Schaltfläche über Ihre eigene Position zentrieren (sofern die Lokalisierung aktiviert ist). Der gefundene Standort wird als blauer Punkt auf der Karte angezeigt. Wenn die Lokalisierung nicht aktiviert ist, wird ein Hinweistext eingeblendet, dass die Standortfreigabe deaktiviert ist. In diesem Fall findet auch keine Fokussierung auf Ihren Standort statt.
Zurück zum Inhaltsverzeichnis
Tastaturbedienung des Map Tools
Bei der Entwicklung von dipul wurde Wert auf eine weitgehend mit Tastatur bedienbare Weboberfläche gelegt, um Menschen mit motorischen Einschränkungen sowie Screenreader-Nutzer optimal zu unterstützen. An dieser Stelle erläutern wir die Bedienung des Map Tools über die Tastatur.
Zurück zum Inhaltsverzeichnis
Spezielle Funktionen des Map Tools per Tastatur bedienen
Die meisten Funktionen des Maptools lassen sich auch mit Hilfe der Tastatur bedienen. In diesem Abschnitt wird darauf genauer eingegangen.
